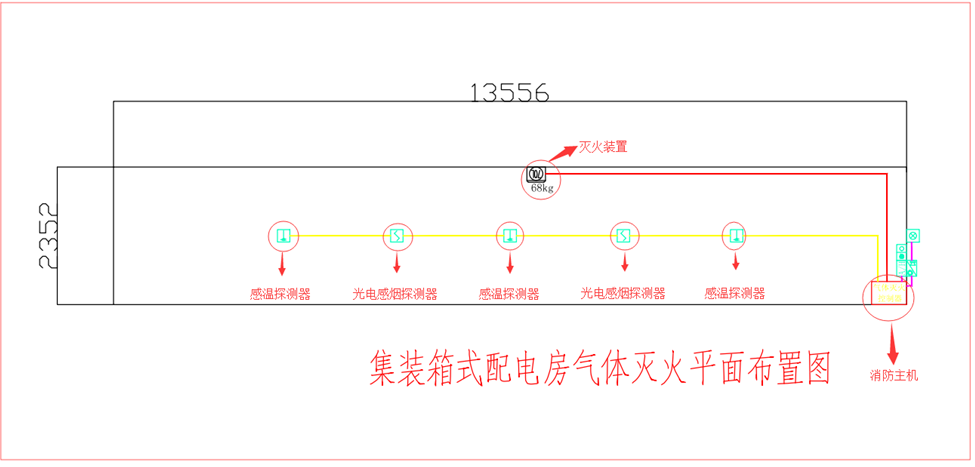

设计原理图：

1.设计原理：本系统具有自动、手动两种控制方式。保护区均设气体灭火保护且均设置光电感烟探测器和感温探测器。当气体灭火保护区内任一只感烟或感温探测器报警动作时,气体灭火控制器发出报警，提醒工作人员注意保护区现场情况；同时火灾报警信号送消防控制中心报警主机；当气体灭火保护区内感烟和感温二种探测器同时报警动作时,气体自动灭火控制器开始进行延时阶段（0-30秒可调），声光报警器报警和联动设备动作（关闭通风空调等），此阶段用于疏散人员。延时过后，气体灭火系统喷放七氟丙烷灭火剂实施灭火;点亮气体喷放指示灯。同时气体喷放信号送消防控制中心报警主机。当报警控制器处于手动状态，报警控制器只发出报警信号，不输出动作信号，由值班人员确认火警后，按下报警控制面板上的应急启动按钮或保护区门口处的紧急启动按钮，即可启动系统喷放七氟丙烷灭火剂。

2.使用事项：1、本工程的灭火系统设计分为自动、手动两种控制方式。

1）自动状态：即气体灭火控制器调成“自动”状态，当任一烟感和温感探测器发出报警，发出火警信号，自动启动灭火系统进行灭火，当保护区无人值班时应将气体灭火控制器调成“自动”状态；

2）手动状态：即气体灭火控制器调成“手动”状态，当任一烟感和温感探测器发出报警，此时气体灭火控制器发出火警信号，由值班人员确认后，按下气体灭火控制器上的紧急启动按钮或防护区门外侧的紧急启动按钮启动灭火系统进行灭火，当保护区有人值班时应将气体灭火控制器调成“手动”状态。

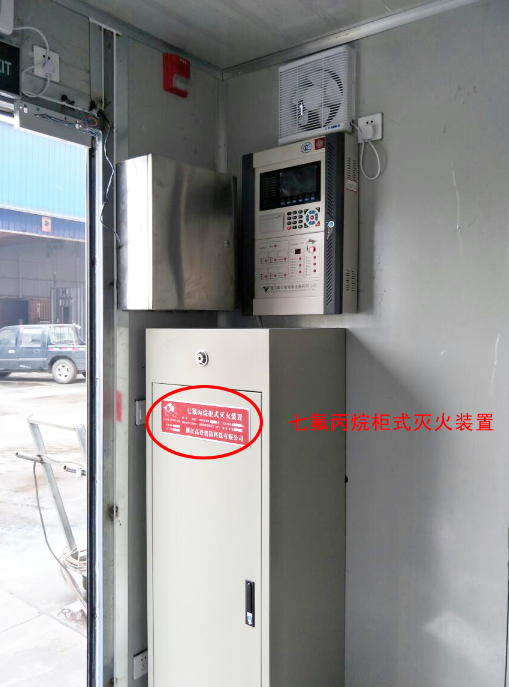

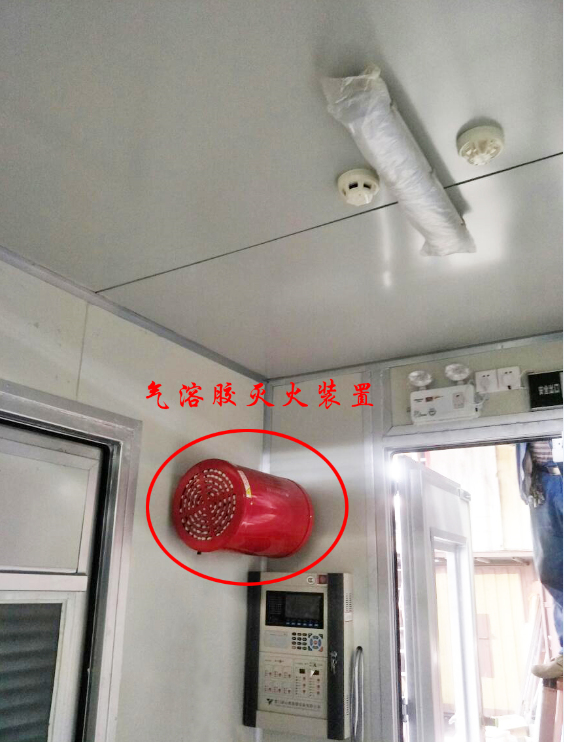

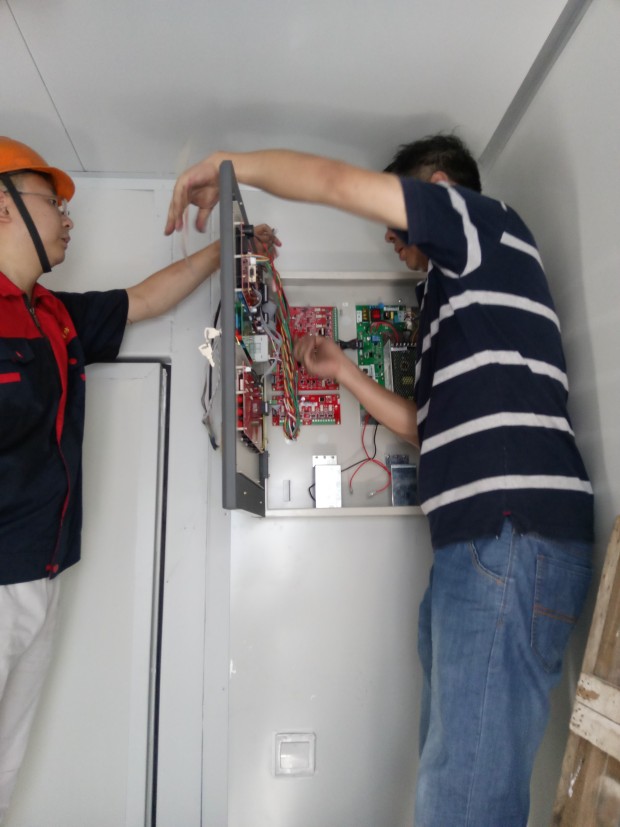

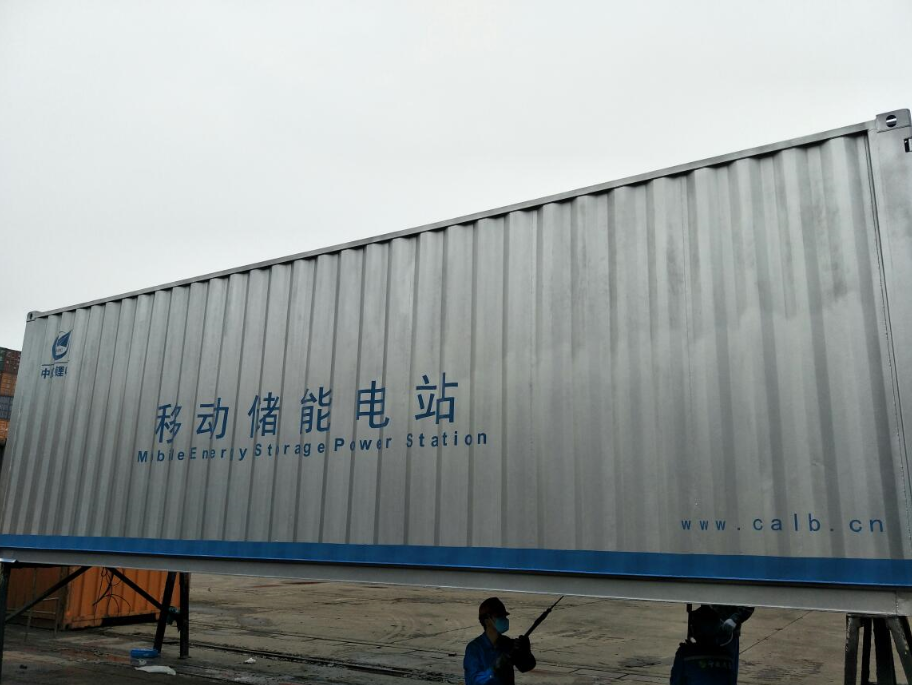

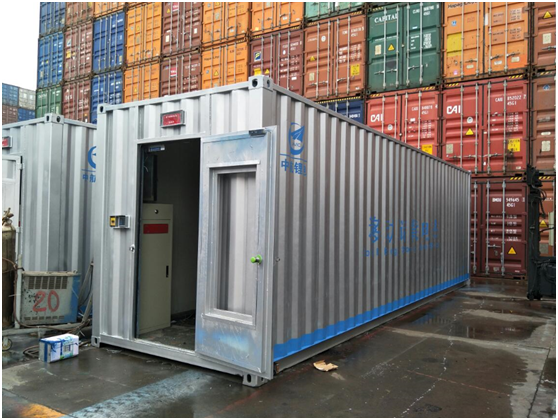

3.现场图片：
